Viacstupňové vyklápacie valce-

Tonghesheng Machinery je jedným z konkurencieschopných výrobcov a dodávateľov vysokokvalitných{0}}viacstupňových vyklápacích valcov-a máme tiež profesionálnu továreň, kde si môžete kúpiť viacstupňové vyklápacie valce od našej spoločnosti.

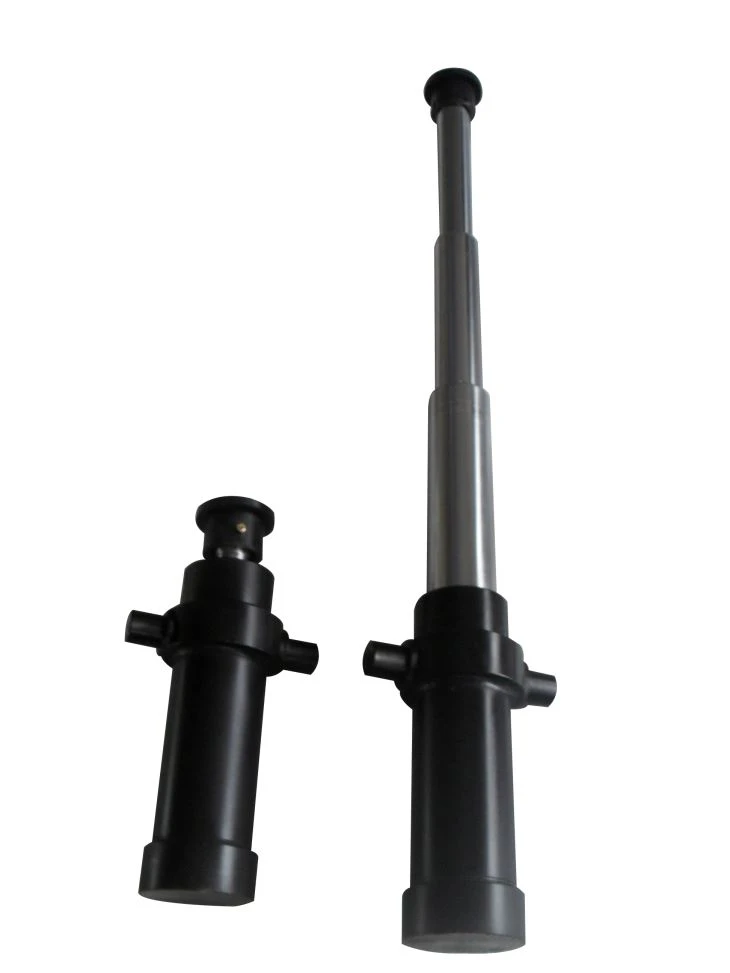

Viacstupňové teleskopické vyklápacie valce poskytujú predĺžené dĺžky zdvihu v rámci kompaktného zasunutého pôdorysu, čím riešia obmedzenia montážneho priestoru pri ťažkých-aplikáciách sklápania. Použitím vložených rúrkových stupňov (piestov), ​​ktoré sa rozprestierajú postupne od najväčšieho k najmenšiemu priemeru, tieto hydraulické pohony poskytujú maximálne uhly sklápania pre sklápače, sklápače a poľnohospodárske sklápacie plošiny bez obetovania svetlej výšky podvozku.

Tieto valce, konštruované primárne ako jednočinné{0}}jednotky s gravitačným zaťahovaním (alebo voliteľné dvojčinné{1}}konfigurácie pre riadené spúšťanie), optimalizujú potrebu množstva oleja a znižujú suchú hmotnosť systému. Bezšvové za studena ťahané-oceľové rúrky, presné-brúsené chrómovanie a tesniace systémy s nízkym-trením zachovávajú štrukturálnu tuhosť predĺženia s dlhým zdvihom, čím zabraňujú uviaznutiu stolíka, vychýleniu bočného-zaťaženia a obtoku tekutiny počas operácií plného-naklonenia.





Technický parameter	Štandardný rozsah / špecifikácia	Dostupné vlastné možnosti
Počet etáp	2 až 6 etáp	Až 8 stupňov
Priemer vývrtu/pódia	Ø60 mm až Ø250 mm	Pódiové prírastky na mieru
Maximálny prevádzkový tlak	160 bar až 220 bar (2 320 až 3 190 PSI)	Vysokotlakové-dizajny až do 250 barov
Celková dĺžka zdvihu	500 mm až 9 000 mm	Ťah špecifický pre aplikáciu{{0}
Kapacita sprepitného	5 ton až 100+ ton	Inžinierstvo s vyšším užitočným zaťažením
Typ akcie	Samostatné{0}}hranie (gravitačný zostup)	Dvoj{0}}účinok / kombinácia
Materiál tyče a povrchová úprava	20# / 45# / 27SiMn bezšvíková oceľová rúrka; Tvrdo chrómované 25-40 µm	Ni{0}}Cr pokovovanie, QPQ nitridácia soľným kúpeľom
Tvrdosť povrchu trubice	HV 800 - 1000	Zákazkové úpravy odolnosti proti korózii
Tesniaci systém	Hallite / Merkel / NOK Polyuretánové + PTFE tesnenia	Vysoko/nízkoteplotný fluoroelastomér (FKM)
Prevádzková teplota	-30 stupňov až +100 stupňov	-40 stupňov až +180 stupňov
Montážne konfigurácie	Čapový držiak, kolíkové-očko, guľové ložiská, krycia trubica	Vlastné držiaky a priečne-vývrty





Presné za studena{0}}ťahané 27SiMn rúrky:Poskytuje vyššiu pevnosť v ťahu a medzu klzu v porovnaní so štandardnou oceľou ST52 alebo 1045, čím znižuje požiadavky na hrúbku steny bez rizika deformácie konštrukcie pri maximálnom zaťažení.
Mikro{0}}dokončenie vnútorných a vonkajších povrchov:Vonkajšie povrchy stolíka prechádzajú presným bezhrotým brúsením a leštením na drsnosť povrchu Ra<= 0.4 µm, reducing seal wear and prolonging packing seal service life.
Tvrdé chrómovanie (25-40 µm):Zvyšuje odolnosť proti korózii prostredníctvom prísneho testovania soľným sprejom (ISO 9227 NSS hodnotenie 9+ po 96 hodinách), odoláva abrazívnemu prachu, cestnej soli a drsnému vonkajšiemu prostrediu.
Integrované dorazové krúžky a ochrana proti-prefúknutiu:Pevné opracované dorazové krúžky zabraňujú prekročeniu-poschodia a oddeleniu konštrukcie pri úplnom vysunutí, čím zaisťujú, že mechanické limity zvládajú tlakové špičky bez zlyhania.
Polyuretánové tesnenie s nízkym -trením-:Zahŕňa primárne hydraulické tesnenia, sekundárne anti{0}}pretláčacie krúžky a vysokovýkonné-stierače prachu na elimináciu vonkajších únikov tekutín a udržiavanie tlaku počas udržiavacích cyklov.





[Stage 1: Max Diameter] --->Maximálna sila / počiatočné predĺženie
[Stage 2: Mid Diameter] --->Mierna sila
[Stage 3: Min Diameter] --->Najnižšia sila / maximálna dosiahnutá výška

Návrh spoľahlivého hydraulického okruhu teleskopického sklápania vyžaduje vyhodnotenie dynamických zmien sily počas celého cyklu sklápania:
Ťah vs. uhol zaťaženia:Výstupný ťah valca klesá, keď sa menšie stupne vysúvajú (F=P x A). Potrebná sila na zdvihnutie vyklápacieho telesa však klesá so zväčšujúcim sa uhlom sklápania. Zosúladenie povrchových plôch javiska s pohybom ťažiska--ťažiska bremena zabraňuje hydraulickému zablokovaniu počas prechodu na stupeň.
Limity vybočenia stĺpca:So zvyšujúcou sa dĺžkou zdvihu fungujú teleskopické valce ako dlhé štíhle stĺpy. Aby sa zabezpečila bočná stabilita, je potrebné vyhodnotiť vzdialenosť medzi kolíkmi-k-kolíkom, upevňovacie otočné body a priečne-zaťaženie roviny.
Objem dopytu po oleji:Zásobník valca musí pojať celkový vnútorný objem oleja pri maximálnom vysunutí. Správne dimenzovanie vlasca zabraňuje kavitácii pri rýchlom sklápaní alebo vytváraniu podtlaku pri rýchlom gravitačnom spúšťaní.
Regulačné ventily zostupu:Vyvažovacie alebo prietokové ventily musia byť nainštalované, aby sa zabránilo voľnému{0}}klesaniu spôsobenému posunom užitočného zaťaženia počas sklápania.





Komerčné sklápače a sklápače:Predné{0}}systémy a systémy vyklápania spodku karosérie pre ľahké, stredné a ťažké{1}}zaťaženie podvozku.

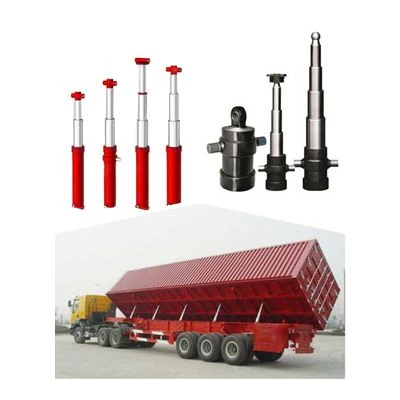

Návesové sklápače-:Predné-valce s dlhým -zdvihom{1}}pre trojnápravové prívesy na prepravu sypkého materiálu a na vyklápanie obilia.
Poľnohospodárske sklápače a prívesy:Kompaktné viac{0}}pohony sklápania pre traktory{1}}ťahané poľnohospodárske vozy a rozmetadlá hnoja.
Ťažobné a terénne-diaľničné dopravcovia:Vysoko{0}}tonážne sklápače vyrobené na manipuláciu s abrazívnym kameňom, rudou a demolačným odpadom.
Vozidlá na nakladanie s odpadom:Hákové zdvíhadlá, zhutňovacie vozíky a recyklačné vyklápacie plošiny.





Montážne rozhrania:Horný čap, spodný čap, guľa-a{1}}objímka, horné očko s guľovými klznými ložiskami alebo vlastné vidlicové uchytenia.
Integrované ventilové bloky:Priamo{0}}prírubové pilotné{1}}kontrolné ventily, poistné ventily alebo spúšťacie riadiace ventily namontované na základnom porte.
Krycie rúrky (vonkajšie protiprachové plášte):Oceľové ochranné vonkajšie kryty chránia chrómové stupne pred padajúcimi kameňmi, postriekaním asfaltom a poškodením nárazom.
Prenos tekutiny:Vstupné polohy BSPP, O-krúžok SAE, NPT alebo prispôsobené vstupné bloky rozdeľovacieho bloku sú v súlade s usporiadaním podvozku vozidla.





[Raw Material Inspection: 27SiMn Steel]--->[Precision Cold Drawing & Stress Relieving]--->[CNC Machining & Deep-Hole Boring/Honing]--->[Centerless Grinding & Hard Chrome Plating]--->[Automatické ultrazvukové čistenie a montáž]



Zdroje materiálu a overenie:Overenie chemického zloženia pomocou spektrometrickej analýzy a testovania mechanickej výťažnosti pred výrobou.
Hlboké-honovanie otvorov:Honovaním vnútorného otvoru rúrky sa dosahuje rozmerová tolerancia H8/H9 a hladké povrchy tesnenia pre kvapaliny.
Automatizované zváranie:Robotické zváranie MIG/MAG koncových uzáverov, čapov a olejových otvorov podľa prísnych špecifikácií AWS D1.1.
Kontrola kvality pokovovania:Presné monitorovanie galvanického pokovovania zaisťuje rovnomernú hrúbku chrómu po celej dĺžke trubice každého stolíka.





Každá vyrobená fľaša prechádza povinnou kontrolou kvality pred balením:
100 % plný-test hydrostatického tlaku zdvihu:Testované pri 1,5-násobku maximálneho pracovného tlaku (až 300 barov), aby sa potvrdila štrukturálna integrita a pevnosť zvaru.
Test vnútornej netesnosti/bypassu:Tesnenia plošiny sú pod tlakom-pri plnom zdvihu, aby sa overila nulová strata tlaku počas definovaných časových intervalov.
Kontrola hladkosti nízkeho-tlaku:Overuje jednotnú sekvenciu vysúvania stolíka bez chvenia, lepenia alebo tlakových špičiek.
Audit rozmerov a drsnosti povrchu:Laserová mikrometrická kontrola vonkajších priemerov, zarovnania otvorov pre kolíky, hrúbky pokovovania a mikro{0}}úpravy povrchu (Ra).





Ak chcete získať presný technický výkres a obchodný návrh do 24 hodín, zadajte nasledujúce parametre:
Užitočná hmotnosť / Požadovaná nosnosť (tony):Maximálna celková hmotnosť naloženého vyklápacieho boxu.
Rozmery tela a umiestnenie otáčania:Dĺžka vyklápacieho telesa, vzdialenosť od čapu závesu po montážny bod valca.
Cieľový uhol sklonu:Požadovaný uhol sklonu (zvyčajne 45 stupňov až 55 stupňov).
Zatvorený zatiahnutý kolík výšky-na-kolík (L0):Maximálny dostupný inštalačný priestor na podvozku vozidla.
Prevádzkový tlak:Prevádzkový tlak čerpadla hydraulického systému (bar/PSI).
Štýl montáže:Špecifikácie čapu, očka alebo gule-a{1}}zásuvky.
